柴油機起動系統主要有蓄電池、起動電機、充電發電機及一些附件電線等組成。

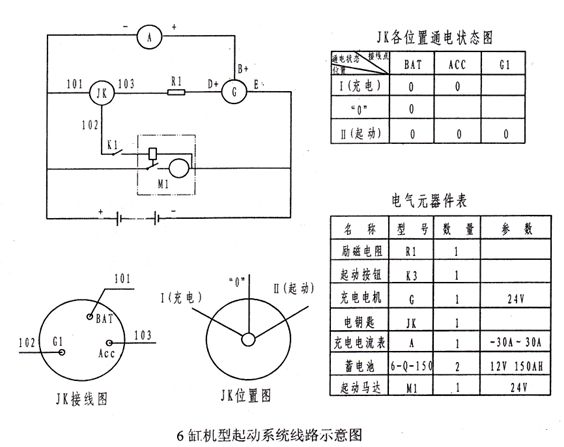

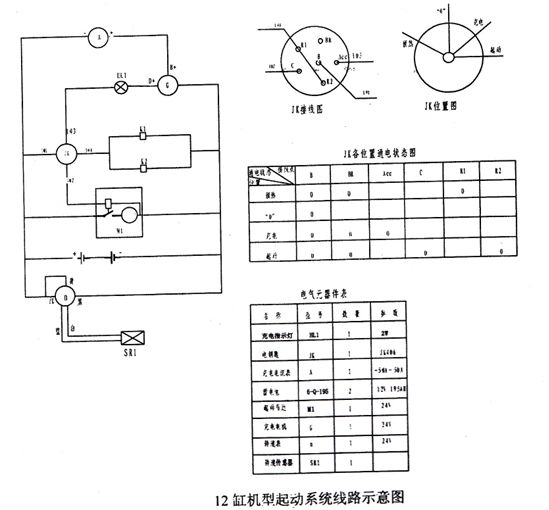

  下面是兩種基本的起動系統線路圖：

   在工作中，要隨時注意蓄電池的電壓和電解液的比重，電解液的比重應1.28～1.29（大氣溫度15℃），一般不低于1.27，正常情況下，柴油機的充電發電機能保證蓄電池維持存充足電的狀態，但存特殊情況下，如柴油機停了很長時間不同，可能出現蓄電池電壓不足現象，這時應當用其它電源給蓄電池充電。

   經常檢查起動電機緊固件的聯結是否牢固，導線接觸是否緊密，并清除積污，涂以少許潤滑脂，以防銹蝕，經常檢查導線絕緣有無損壞，定期拆去防塵帶，檢查整流子表面是否光潔，炭刷在架內是甭有卡住現象，炭刷彈簧壓力是否正常，并清除積塵，若發現炭刷磨損過多，整流子表面燒毛嚴重和其它故障，應拆下修理。

  充電發電機由三角橡膠帶傳動，使用中應定期檢查三角橡膠帶的張緊力，以保證正常充電。硅整流發電機必須和蓄電池配合使用，線路連接按要求進行，接線應正確牢靠，正負極切不可接錯或接反，不然將損壞發電機。硅整流發電機的前后端蓋上裝有滾珠軸承，軸承的潤滑采用復合鈣基潤滑脂，潤滑脂存使用約lOOOh后需更換一次，更換時填充量要適當，后蓋軸承內潤滑油不宜過多，過多容易溢出濺在滑環上造成接觸不良，影響充電發電機的性能。硅整流發電機的結構比較簡蓽，不須特別維護，平時只需用皮老虎或壓縮空氣吹去電機中的灰塵，保持通風道暢通，觀察炭刷與滑環接觸情況，檢查炭刷磨損和各緊固件的緊固情況。

  以上是由廣西頂博電力設備制造有限公司為大家分享的藍迪系列柴油機起動系統線路圖詳解，希望對各位用戶有幫助。我公司成立于2006年，是一家擁有十余年柴油發電機組設計、供應、調試、維修一條龍服務的公司。公司工藝設備先進，產品質量可靠，服務網絡健全，嚴格按國際質量體系管理。無論是在性能上、價格還是在售后服務與交貨時間方面，都具有較強的對比優勢。咨詢熱線：13667715899
